  • YJ-385CNC金屬圓鋸切斷機

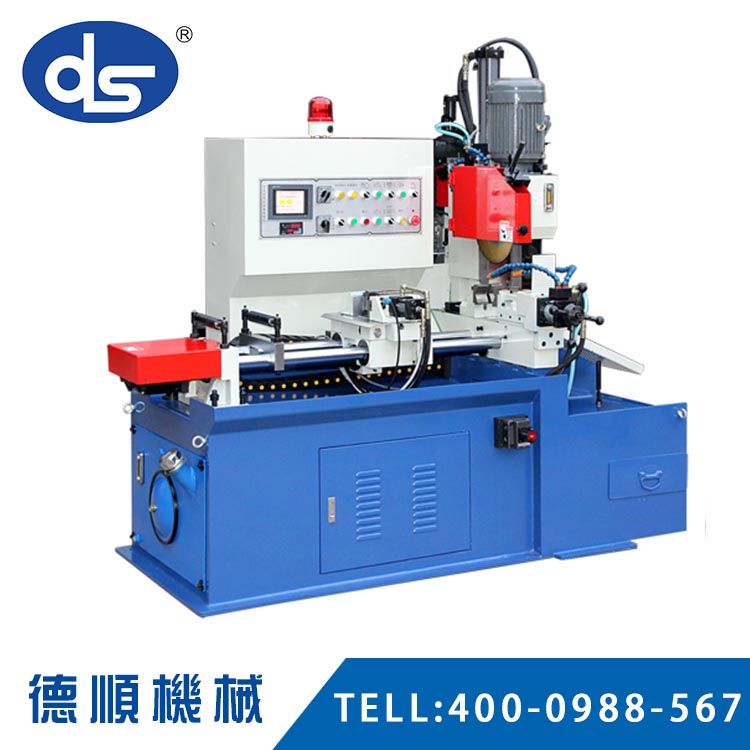

YJ-385CNC金屬圓鋸切斷機

1.本機采用垂直滑道式上下進退刀,進刀穩定,刀具使用壽命長,鋸切精度高。

2.歐式設計,機頭應用長軸短距。蝸輪蝸桿傳動,切割能力更佳,噪音低。

3.精心設計送料系統,送料長度設10-650mm/mz(可三次送料) 送料浮動夾鉗系統,保證不傷工件表面.精度更高。

4.獨特主夾鉗,力度強,牢固穩定。

5.冷卻液循環使用,集中回收鐵屑。

分享到:
立即咨詢 相關文章

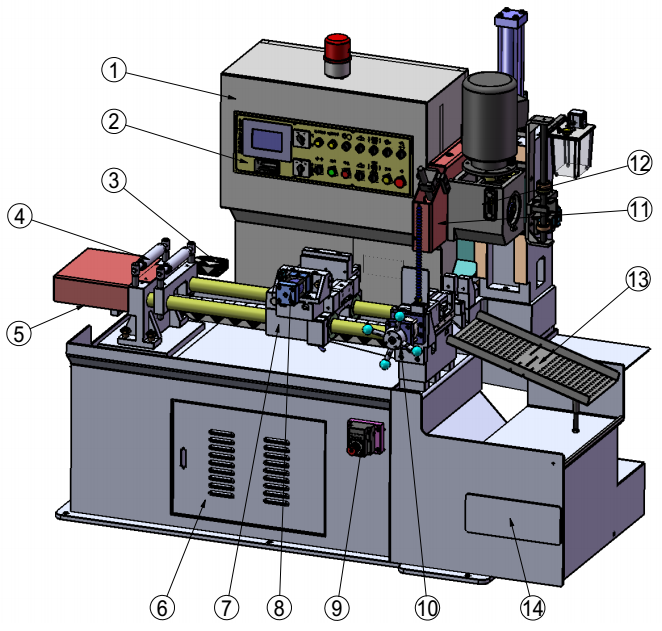

機器前視圖



1、電氣控制箱部分

8、送料夾緊缸

2、操作面板

9、機頭液壓缸調速閥

3、拖鏈

10、主夾鉗夾緊缸

4、送料支撐架

11、鋸片防護罩殼

5、伺服電機

12、機頭切割部分

6、液壓控制閥組

13、接料槽

7、送料座

14、排削槽

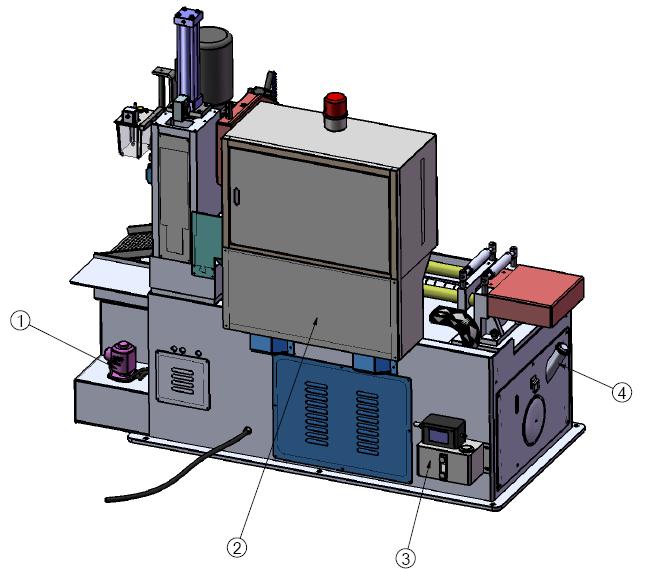

機器后視圖



1、冷卻水泵

3、集成噴霧器

2、變壓器箱

4、加油口

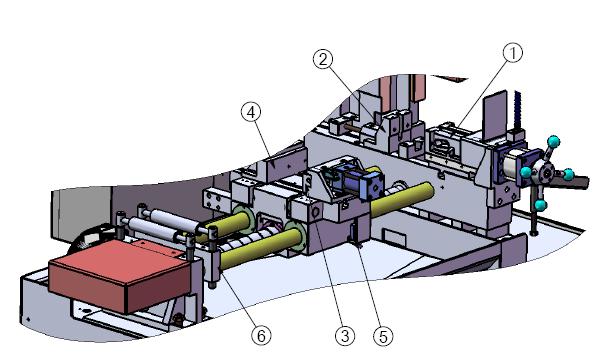

鋸切行程視圖



1、主夾鉗前夾具座

6、主夾鉗后夾具座

2、送料夾鉗前夾具座

7、送料夾鉗后夾具座

3、接近開關

8、托料固定座



型號

YJ-385CNC

性能項目

規格(mm)



鋸切能力mm



    1550542228520263.png    1550542482727207.png    1550542498966105.png        1550543334930460.png       1550543316925049.png       未標題-1123456789.png

Φ60

50x50

φ120

115x115

110x110

110x50

送料長度

(可選)

伺服送料,5mm-6m,無需手動定位


油缸送料,單次650mm,雙次/300mm,叁次/1950mm

送料伺服馬達

1kw     選購型:循環送料

鋸片

HSS ?250-?400(10"-16") 標準?350

主軸轉數

30/60rpm-40/80rpm-64/128rpm 雙段轉數

液壓泵馬達

3HP (4P)

夾鉗型式

單邊

虎鉗**夾持

150mm

工作壓力

20-30KG/CM2

機械尺寸(深x寬x高)

2200mmx1400mmx2200mm

總重量

1400KG
